Statotherm® HT 9560

Produkt anfragen

Statotherm® HT 9560

Statotherm® HT 9560
Produkt anfragen

Statotherm® HT 9560

Merkmale

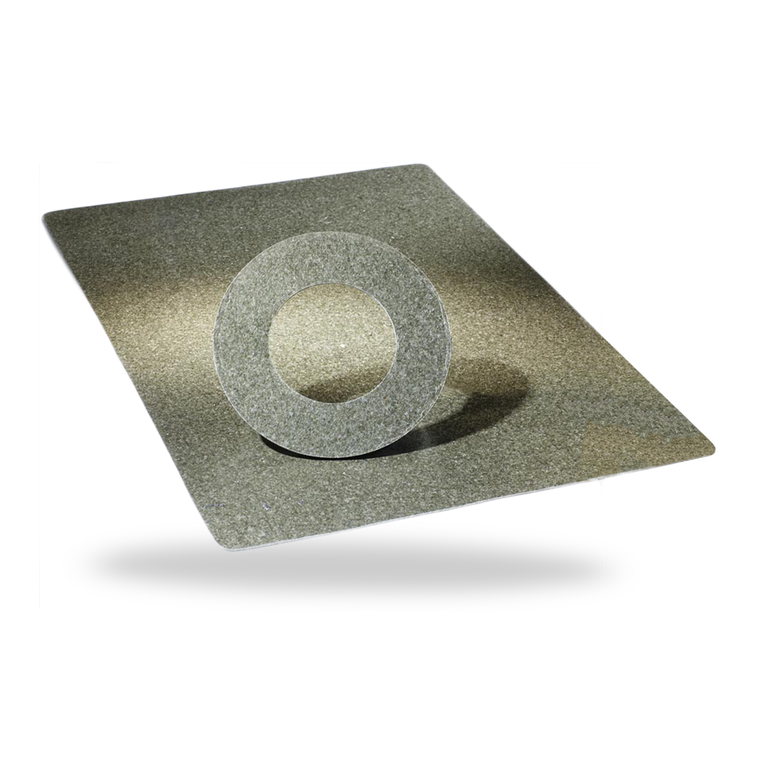

Statotherm® HT 9560 ist eine Flachdichtung aus besonders hitzebeständigem Naturglimmer. Durch eine speziell entwickelte Aufbereitung wird das außergewöhnliche thermoaktive Verhalten (ab ca. 600 °C) der Dichtung erzielt. Das Expansionsverhältnis des Werkstoffs wirkt einem Verlust an Flächenpressung aktiv entgegen. Dies gewährleistet auch bei extremen Bedingungen die für die Abdichtung notwendige Dichtheit und Stabilität der Flachdichtung.

Vorteile

  • Extreme Temperaturbeständigkeit
  • Aktives Expansionsverhalten bei Temperaturbeaufschlagung
  • Gute chemische Beständigkeit

Einsatzbereich

Druck: p = 5 bar
Temperatur
  • Dauerbetrieb: tmax = +950 °C
  • in inerter Umgebung:
tmax>1.100 °C Empfohlene Rautiefe:
RZ = 40 … 60 μm


Die chemische Beständigkeit ist auch in vielen gasförmigen Medien gewährleistet.

Dichtungsparameter
Wärmeleitzahl des Dichtstoffes bei 400 °C: λ = 0,35 W/mK Druckstandfestigkeit für Dichtstoff nach DIN 52913 (16 h bei 300 °C): 35 ... 40 MPa

Werkstoffe

  • Weichstoffdichtung aus Glimmercompound
  • Spießblech aus 1.4828 oder 1.4401

Varianten

9560/2P (mit Spießblech (1.4828))
9560/2RIG (mit Spießblech (1.4828) und Innenbördel (1.4828))
9560/3P (mit Spießblech (1.4401))
9560/3RIG (mit Spießblech (1.4401) und Innenbördel (1.4571))

Hinweis

Üblich ist der Einbau zwischen ebene Dichtflächen. Zu beachten ist das Setzen der Dichtungsdicke beim Einbau infolge der Schraubenanzugskräfte am Flansch. Die Standarddicke von 1,3 mm im Neuzustand setzt sich auf ca. 1,05 mm mit Flächenpressung von 15 MPa bei Raumtemperatur. Nach diesem Anpassungsvorgang tritt kein wesentliches Setzen oder Fließen auf.

Lieferformen

  • Platten ohne Verstärkung:
    1.000 x 1.016 mm
    in 0,4 mm Dicke
    1.500 x 1.000 mm
    in 0,7 / 1,0 mm Dicke
  • Platten mit Spießblecheinlage in 1.4828:
    1.500 x 1.000 mm
    in 1,3 / 1,7 mm Dicke
  • Platten mit Spießblecheinlage in 1.4401:
    1.200 x 1.000 mm
    in 1,3 / 1,7 / 2,0 mm Dicke
  • Ringe und Formteile:
    Standardabmessungen gem. DIN EN 1514-1 und ASME B16.21

9560/P: 1.000 x 1.016 mm in 0,4 mm Dicke
9560/P: 1.500 x 1.000 mm in 0,7 und 1,0 mm Dicke
9560/2P: 1.000 x 500 mm in 1,3 mm Dicke
9560/3P: 1.000 x 1.200 mm in 1,3 ; 1,7 und 2,0 mm Dicke

Ähnliche Produkte

Kontakt

Individuelle Lösung anfragen

Wir entwickeln und produzieren kundenspezifische Sonder- und Einzellösungen für jeden Anwendungsfall.

Experte kontaktieren Referenzprojekte anzeigen
Zurück zur Übersicht

Technisches Datenblatt Statotherm HT TDB 9560/HT

PDF Download - 80.1 KB
