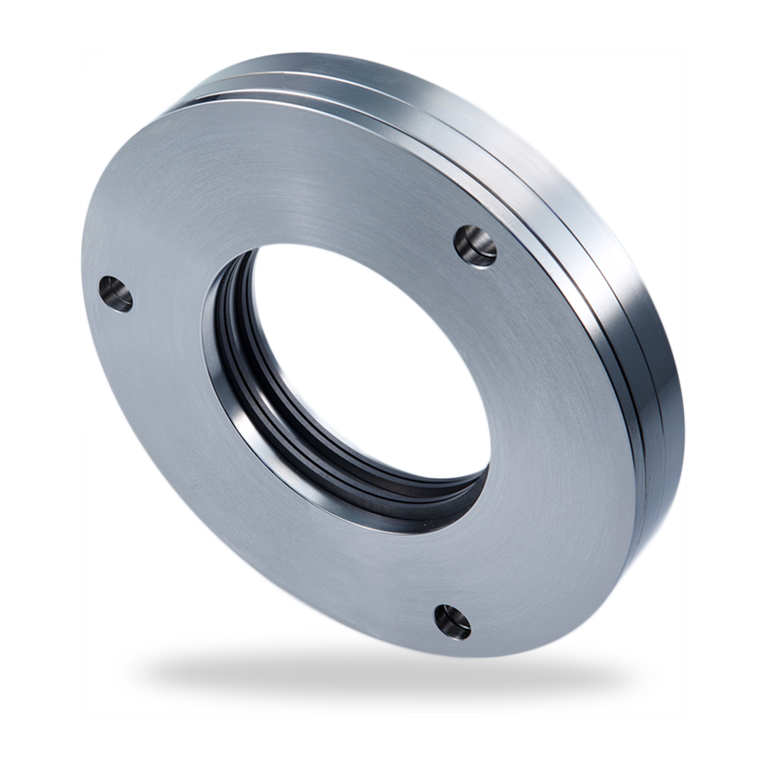

Espey WKA300

Espey WKA300

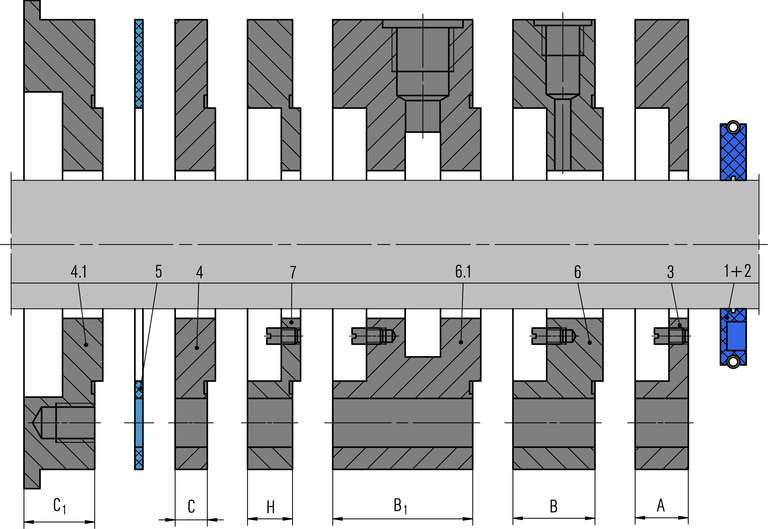

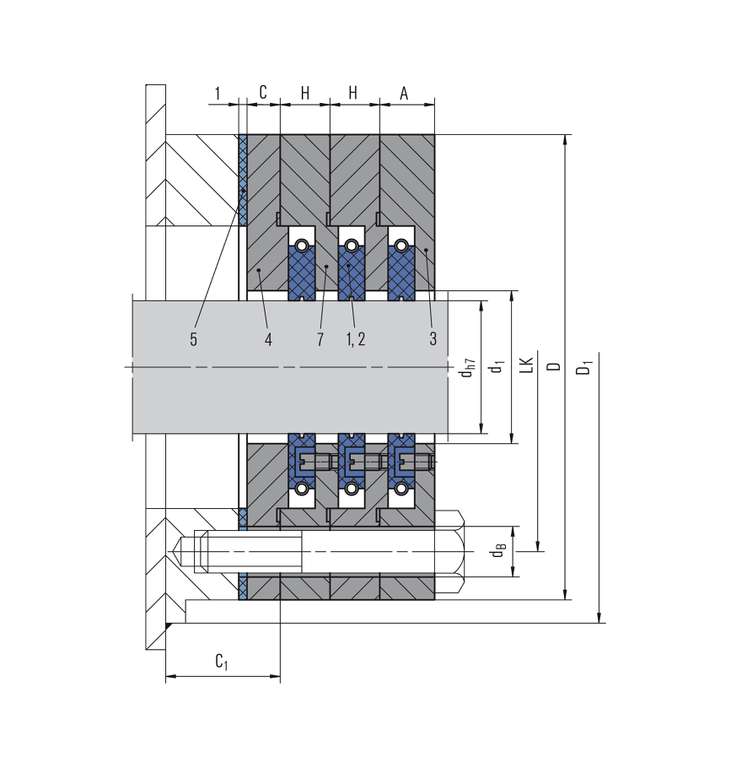

Pos. Benennung
1 Dichtring
2 Zugfeder
3 Kammer
4 Schlussring
4.1 Anschweißring (alternativ)
5 Flachdichtung
6 Fettkammer
6.1 Sperrgas-, Absaugkammer
7 Zwischenkammer

Espey WKA300

Merkmale

  • Mehrteiliger Dichtring, radial geschnitten
  • Kammerdichtung (Baukastensystem - beliebig kombinierbar)
  • Sehr geringer Betriebsspalt - geringe Leckage
  • Trockenlaufend
  • Selbstjustierende Dichtringe
  • Dichtringe folgen radialen Wellenauslenkungen
  • Kompensiert axiale Wellenauslenkungen
  • Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
  • Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine

Vorteile

  • Dichtringe segmentiert und damit leicht austauschbar
  • Hohe Betriebssicherheit
  • Hohe Standzeit
  • Wartungsfreundlich

Einsatzbereich

Wellendurchmesser:
d = 20 ... 340 mm (0,79" … 13,39")
Betriebsdruck:
p = Vakuum ... 1.5 bar (22 PSI) abs.
Betriebstemperatur:
t = -120 °C ... +500 °C (-184 °F … +932 °F) für Kohle,
max. 225 °C (437 °F) für PTFE-Compound, max. 300 °C (572 °F) mit Fettsperre
Gleitgeschwindigkeit:
vg = max. 150 m/s (492 ft/s) für Kohle,
max. 40 m/s (131 ft/s) für PTFE-Compound
Radialspiel: ±2,0 mm (±0,08")
Axialbewegung: theoretisch unendlich
Empfohlener Verschleißschutz: >300 HB

Werkstoffe

Dichtring: Kohle, PTFE-Compound
Kammerteile: 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder: 1.4571, Hastelloy®, Titan, Inconel®

Standards und Freigaben

  • FDA



Produktvarianten

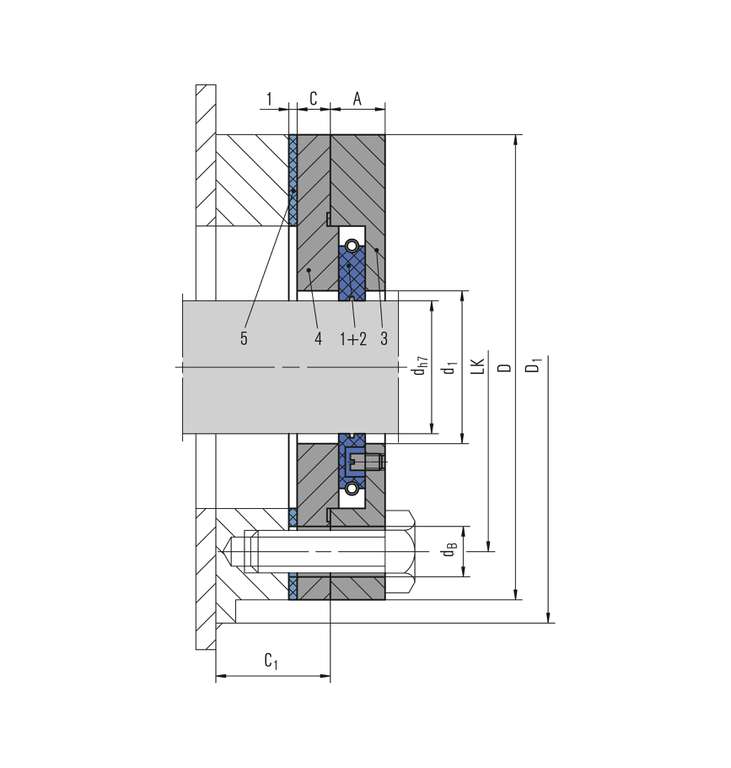

Espey WKA301/4
(bis 225 °C) oder
Espey WKA302/4
(bis 500 °C), anwendbar bei reinen Medien, nicht für feststoffbeladene Gase

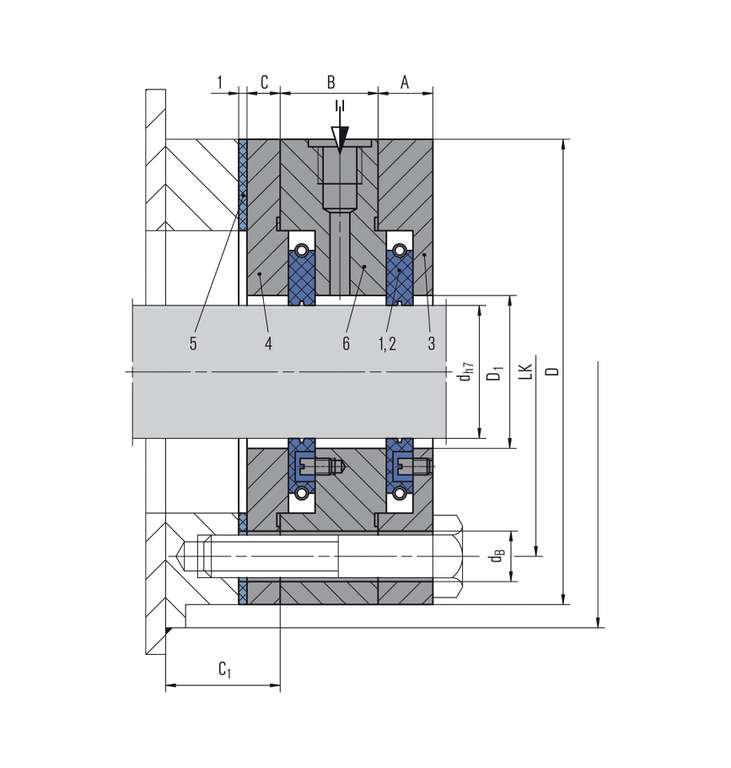

Espey WKA303/4
(bis 225 °C) oder
Espey WKA304/4
(bis 500 °C) mit Fettsperre, anwendbar bei reinen Medien, nicht für feststoffbeladene Gase

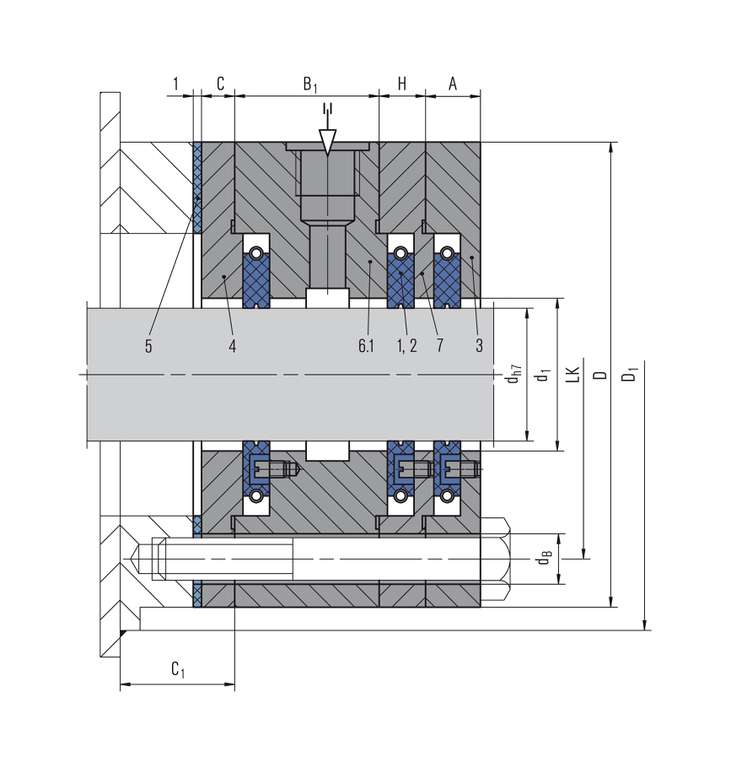

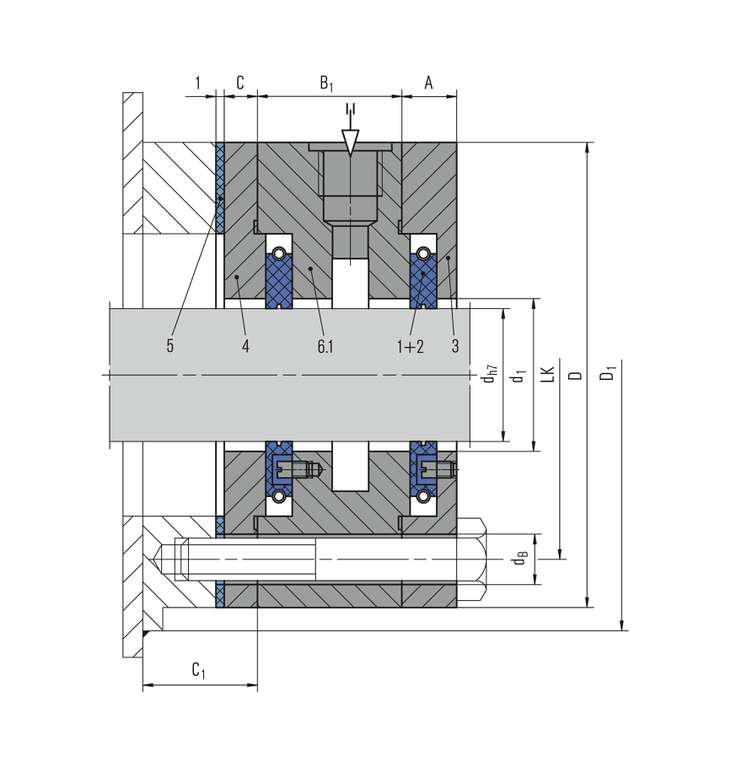

Espey WKA 303.1/4
(bis 225 °C) oder
Espey WKA 304.1/4
(bis 500 °C), anwendbar bei reinen Medien, nicht für feststoffbeladene Gase

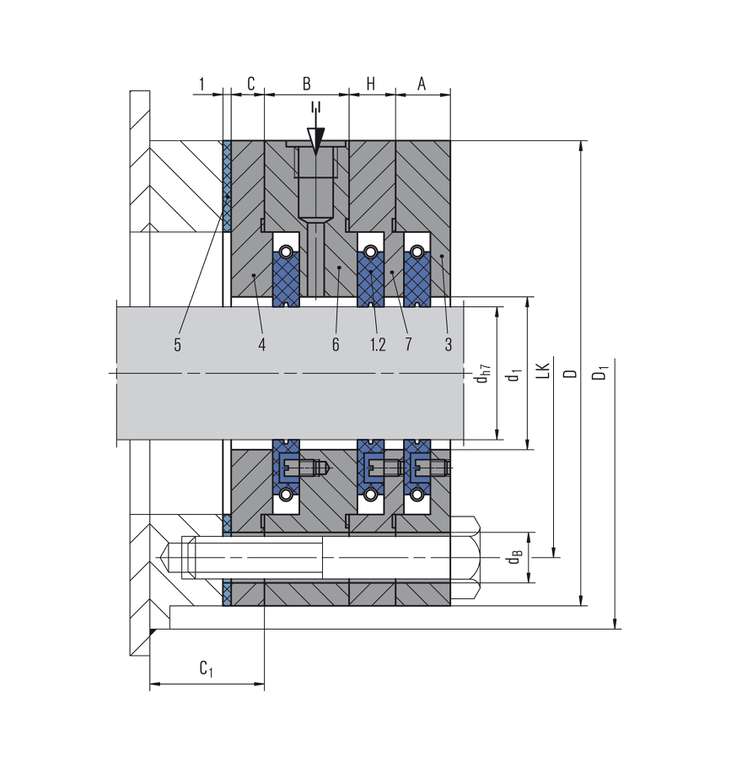

Espey WKA303.2/4
(bis 225 °C) oder
Espey WKA304.2/4
(bis 500 °C) mit Sperrgasanschluss, anwendbar bei toxischen und feststoffbeladenen Medien sowie im Atex-Bereich, auf spezielle Anfrage.
Espey WKA305/4
(bis 225 °C) oder
Espey WKA306/4
(bis 500 °C) mit Fettsperre, anwendbar bei reinen Medien, nicht für feststoffbeladene Gase
Espey WKA305.1/4
(bis 225 °C) oder
Espey WKA306.1/4
(bis 500 °C), anwendbar bei reinen Medien, nicht für feststoffbeladene Gase
Espey WKA305.2/4
(bis 225 °C) oder
Espey WKA306.2/4
(bis 500 °C) mit Sperrgasanschluss, anwendbar bei toxischen und feststoffbeladenen Medien sowie im Atex-Bereich, auf spezielle Anfrage.
Espey WKA308/4
(bis 225 °C) oder
Espey WKA309/4
(bis 500 °C) mit Fettsperre, anwendbar bei reinen Medien, nicht für feststoffbeladene Gase
Espey WKA308.1/4
(bis 225 °C) oder
Espey WKA309.1/4
(bis 500 °C), anwendbar bei reinen Medien, nicht für feststoffbeladene Gase

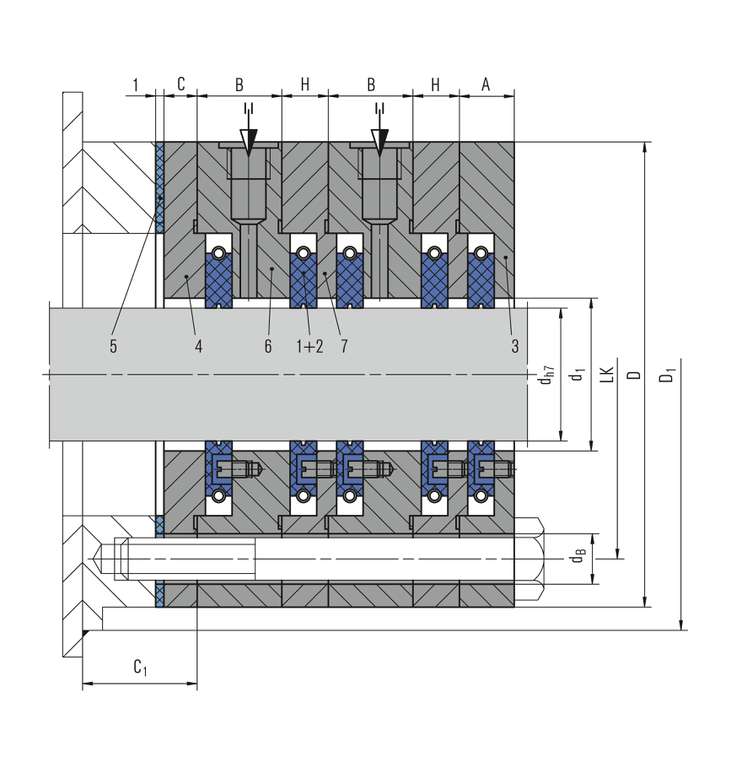

Espey WKA308.2/4
(bis 225 °C) oder
Espey WKA309.2/4
(bis 500 °C) mit Sperrgasanschluss, anwendbar bei toxischen und feststoffbeladenen Medien sowie im Atex-Bereich, auf spezielle Anfrage.
