TS1000
TS1000

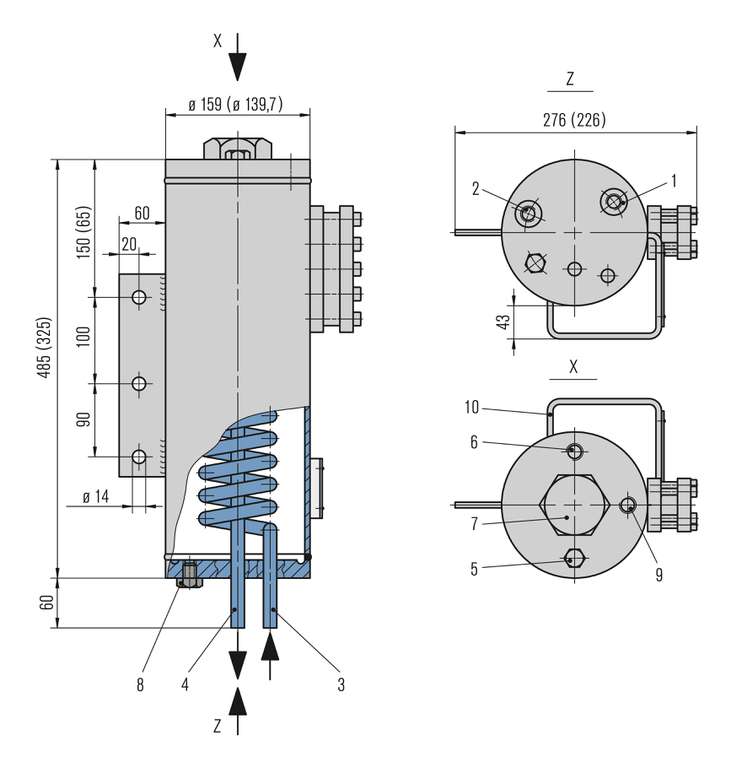

| Pos. | Benennung |
| 1 | Sperrflüssigkeit EIN (G1/2") |
| 2 | Sperrflüssigkeit AUS (G1/2") |
| 3 | Kühlwasser EIN (Rohr 12 x 1,5 mm) |
| 4 | Kühlwasser AUS (Rohr 12 x 1,5 mm) |
| 5 | Füllanschluss mit Verschlussstopfen (G1/2") |
| 6 | Druckgasanschluss (1/4NPT) |
| 7 | Anschluss für Niveauschalter (G2") |
| 8 | Anschluss für Nachspeiseeinheit (G1/8") |
| 9 | Anschluss für Manometer (1/4NPT) |
| 10 | Befestigungsbügel für Nachspeiseeinheit |
Maße für TS1016/A007
Werte in Klammern: TS1016/A003.
TS1000
Merkmale
Mit dem EagleBurgmann TS1016 Thermosiphonsystem können Doppel- sowie Tandemgleitringdichtungen in einem breiten Einsatzspektrum versorgt werden. Der TS1016 Thermosiphonbehälter ist mit flachen Böden, Schaugläsern zur Füllstandsüberwachung sowie mit Kühlschlange lieferbar. Der TS-Behälter hat serienmäßig alle Systemanschlüsse und -halterungen. Durch den modularen Systemaufbau können die TS1016 Behälter mit zahlreichen Systemkomponenten, wie z.B. Niveauschalter, Umwälzpumpe, Nachspeisehandpumpe, Thermometer, Befestigungsständer, etc., kombiniert werden.
Zirkulation in Anlehnung an API 682 / ISO 21 049: Plan 52, Plan 53A
Zirkulation in Anlehnung an API 682 / ISO 21 049: Plan 52, Plan 53A
Vorteile
- Modularer Systemaufbau: Kombination mit zahlreichen Systemkomponenten möglich
- Behälter aus 1.4571 Edelstahl / Borosilikat-Schaugläser: Universeller Einsatz möglich
- Alle Systemanschlüsse an den Stirnseiten
- Geringer Platzbedarf durch kompakte Bauweise
Standards und Freigaben
- PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
- SELO, TR CU auf Anfrage
- TA-Luft-konform
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Zellstoff- und Papierindustrie
- Nahrungsmittelindustrie
- Wasser- und Abwassertechnik
Funktionsbeschreibung
Das TS-System erfüllt für den Betrieb von Doppeldichtungen alle Grundaufgaben eines Sperrsystems:
- Druckaufbau im Sperraum
- Leckageausgleich
- Zirkulation der Sperrflüssigkeit durch Thermosiphoneffekt oder Zwangsumlauf
- Kühlung der Dichtung
- Gezielte Aufnahme von Produktleckage und Verhinderung von Trockenlauf (Tandemanordnung)
Produktvarianten
| Bezeichnung | Low Flow | High Flow |
|---|---|---|
| Kühlleistung-Water (Prozess Flüssigkeit) | 1.4kW (low flow)² | 1.9kW (high flow)³ |
| Kühlleistung-Ethylene glycol Wasser 30:70 (Prozess Flüssigkeit) | 1.1kW (low flow)² | 1.5kW (high flow)³ |
| Kühlleistung-Öl ISO VG10 (Prozess Flüssigkeit) | 0.3kW (low flow)² | 0.4kW (high flow)³ |
Weitere Ausführungen auf Anfrage.
1) Auslegungsdaten, zulässige Arbeitswerte sind von den Einsatzbedingungen abhängig.
2) Low Flow: 8 l/min (Prozess Flüssigkeit), 10 l/min (Kühlwasser), △T = 40K (heiß - kalt)
3) High Flow: 15 l/min (Prozess Flüssigkeit), 20 l/min (Kühlwasser), △T = 40K (heiß - kalt)
TS1016/A003
TS1016/A007
